Cantilever double face pour charges mi-lourdes

AFZ2510504DBBC001
  • Neuf
Cantilever double face pour charges mi-lourdes

COMPOSANTS KITS 4 NIVEAUX : Hauteur 2500 mm - 4 niveaux + embases - Bras 80 x 60 x 3 mm - Contreventement 1000 mm

DOUBLE FACE

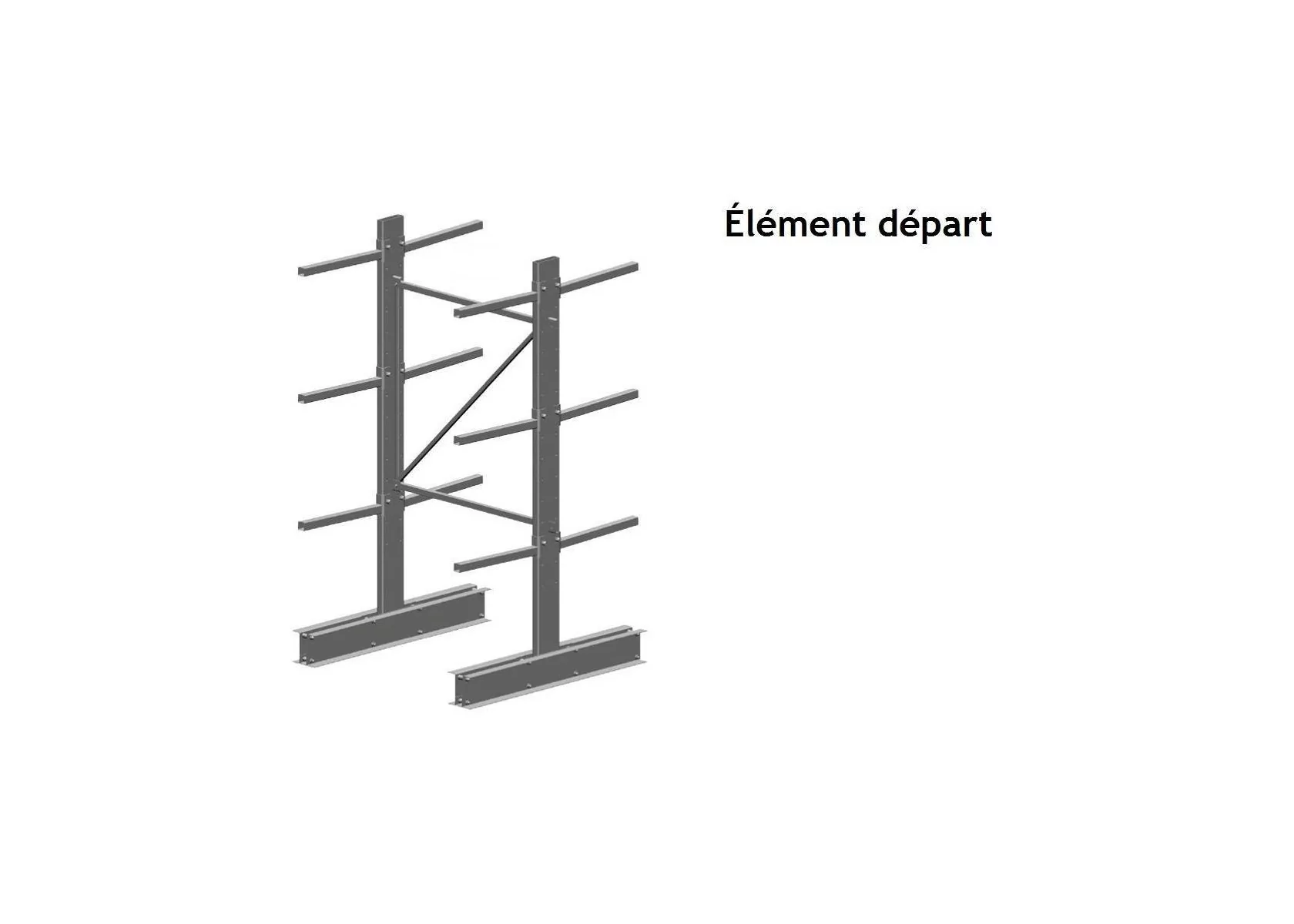

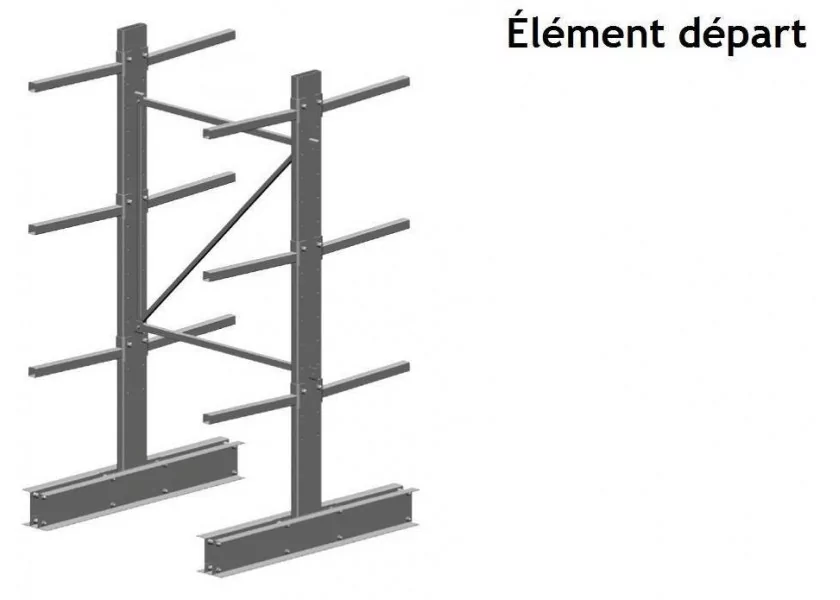

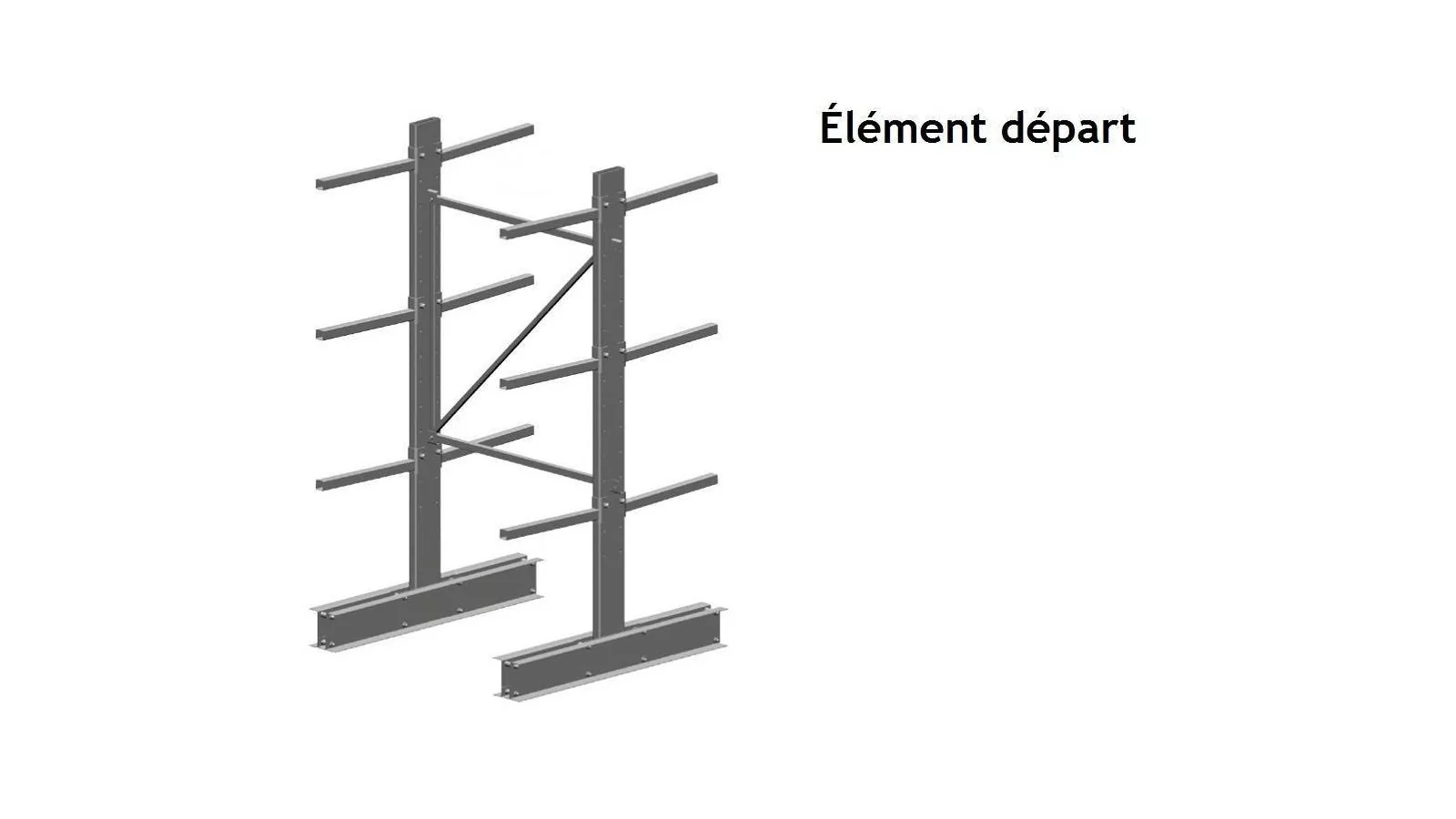

ÉLÉMENT DÉPART :

  • 2 colonnes avec embase double
  • 1 contreventement
  • 16 bras avec bouchons en façade

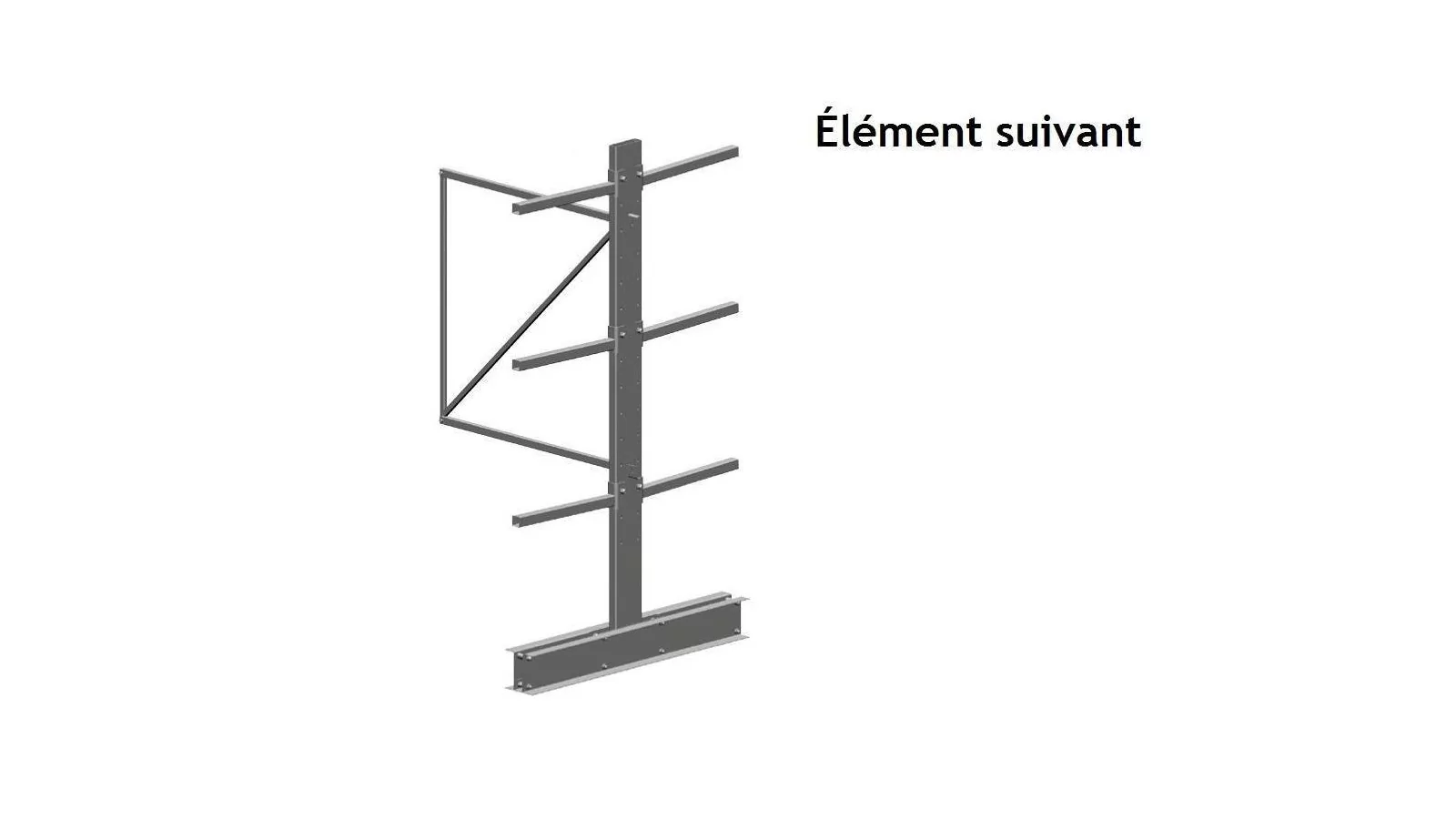

ÉLÉMENT SUIVANT :

  • 1 colonne avec embase double
  • 1 contreventement
  • 8 bras avec bouchons en façade

Option : Chevilles de fixation sol béton, Prévoir 1 fixation sur simple face (à l'avant uniquement) et 2 fixations sur double-face (avant et arrière).

Le cantilever en version mi-lourd permet de stocker de grandes longueurs de tubes métalliques, de profilés, de basting...

  • Rayonnage conçu pour un stockage pratique de vos grandes longueurs légères.
  • Système permettant de gagner de la place et d’accéder facilement à vos produits.
  • Assemblage facile.
  • Optimisation du stockage, le cantilever existe en simple et double face.
  • Système évolutif, on peut ajouter des colonnes et des bras en fonction de l'évolution des besoins.
  • Sections de bras: 80x60x3mm
  • Coloris standard : bleu RAL 5015


 Hauteur  Entre-axe colonnes Profondeurs

Capacités de charge par bras

uniformément répartis et selon configuration

2500 mm1000 mm500 mm

600 kg

600 mm

500 kg

700 mm

400 kg

800 mm

350 kg

 1000 mm

275 kg

1200 mm

200 kg

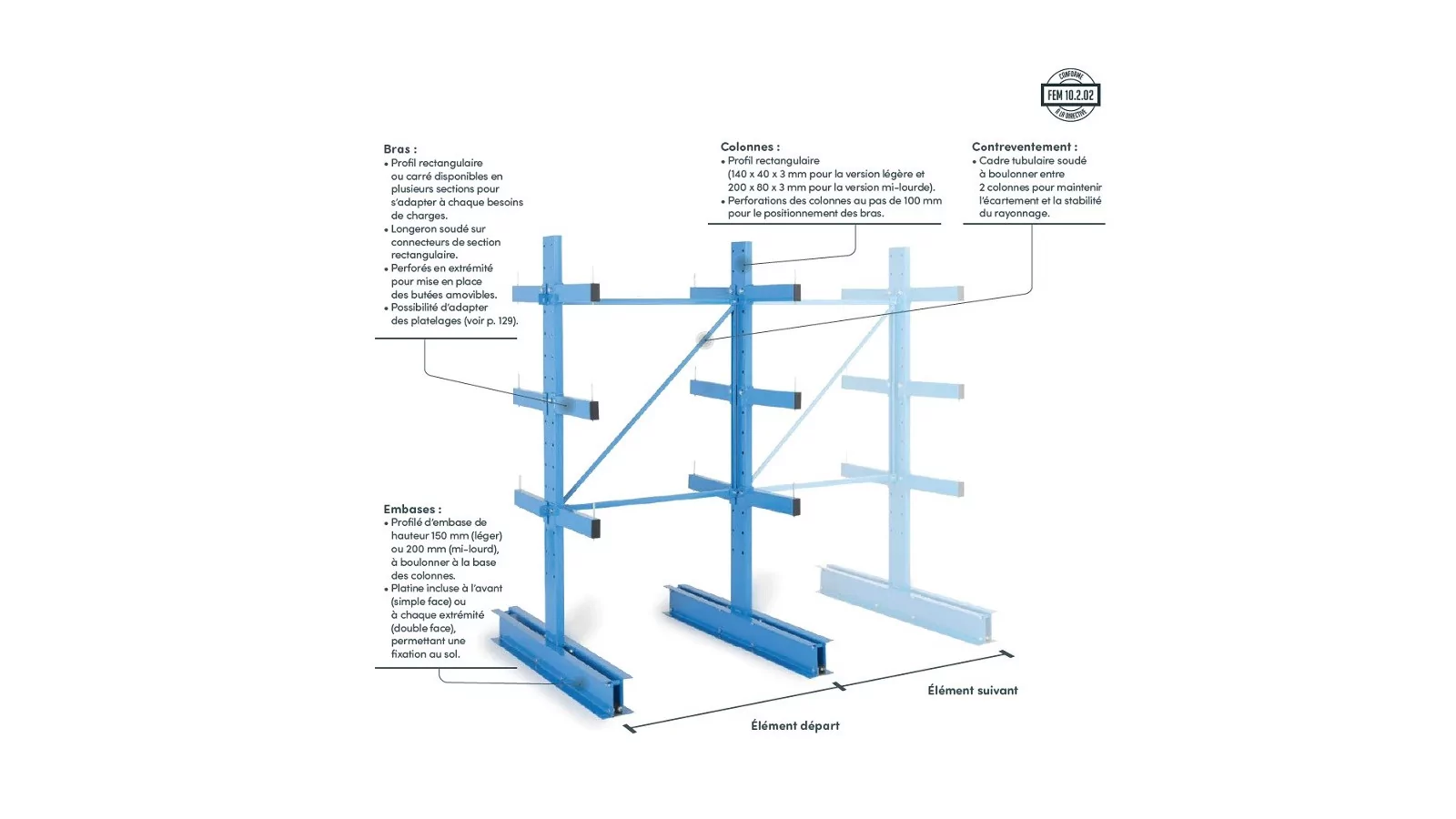

Colonnes :

• Profil rectangulaire 2500 x 200 x 80 x 3 mm.
• Perforations des colonnes au pas de 100 mm pour le positionnement des bras.

Embases :

• Profilé d’embase de hauteur 200 mm, à boulonner à la base des colonnes.
• Platine incluse à l’avant, permettant une fixation au sol.

Bras :

• Profil rectangulaire ou carré disponibles en plusieurs sections pour s’adapter à chaque besoins de charges.
• Longeron soudé sur connecteurs de section rectangulaire.
• Perforés en extrémité pour mise en place des butées amovibles (en option).
• Possibilité d’adapter des platelages (en option).

Contreventement :

• Cadre tubulaire 1000 mm soudé à boulonner entre 2 colonnes pour maintenir l’écartement et la stabilité du rayonnage.

Recherche associée : stockage horizontal, stockage de charges longues...

  • Idéal pour le stockage de charges longues (tubes, profilés, planches...).
  • Montage facile par boulonnement des bras sur les colonnes.
  • 4 versions disponibles, légères ou mi-lourdes avec disposition en simple ou double face.
  • Butées amovibles en option.

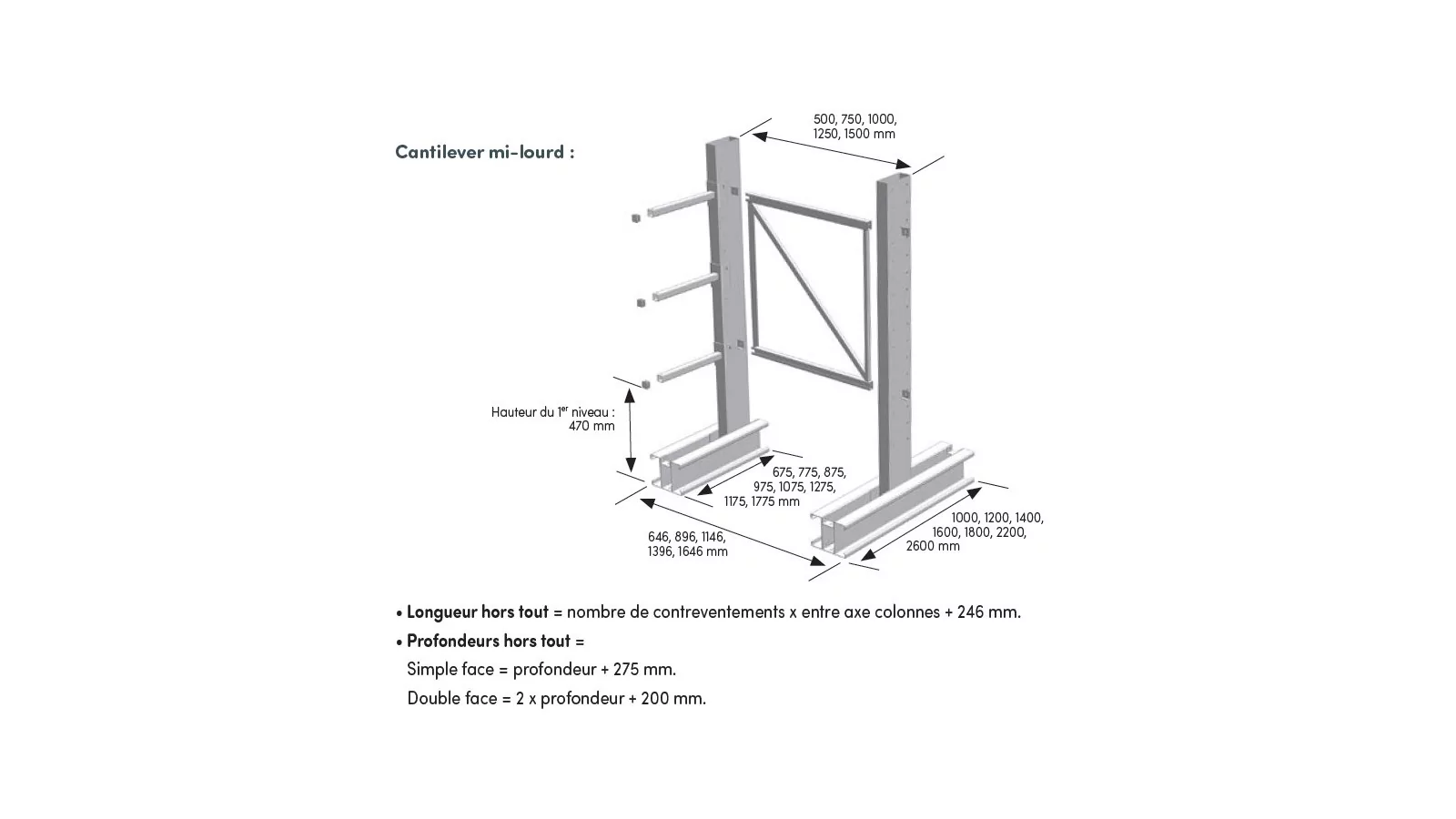

Conditions de montage :

  • Vérifier que le sol est de capacité suffisante, correct et plat.
  • Sur une même face, l’embase doit toujours être de longueur supérieure ou égale à la longueur des bras.
  • Hauteur minimum 1er niveau : 470 mm.
  • Mettre les charges les plus lourdes à la base du rayonnage.

Exemples d'utilisation du cantilever (liste non exhaustive)

MILIEU INDUSTRIEL / LOGISTIQUE / COMMERCE / ENTREPRISE...

Environnements :

  • Ateliers
  • Entrepôts
  • Hangars
  • Magasins…

Produits stockés :

  • Bastaing
  • Profilés
  • Poutres
  • Tubes PVC, cuivre
  • Panneaux bois
  • Planches...

Particularités :

  • La version double face permet de stocker des produits de part et d’autre d’une même colonne.
  • Réglage des niveaux tous les 100 mm pour un référencement optimisé.
  • Toutes les colonnes sont perforées des deux cotés. Le simple face peut donc se transformer en double (nous consulter).
  • Les butées d’extrémités permettront de bloquer des matières facilement en mouvement, par exemple les formes cylindriques.
  • Par ajout d’éléments suivants, la longueur du rayonnage n’a pas de limite.
Déclinaisons produits
filter_list_alt   Filtrer
Désignation module ( Longueur x Profondeur)
DéclinaisonsCaractéristiquesRéférenceprixAjouter au panier

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 500 mm

Référence : AFZ2510504DBBC001

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 500 mm

AFZ2510504DBBC001

1 738,80 € TTC

1 738,80 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 500 mm

Référence : AFZ2510504SBBC001

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 500 mm

AFZ2510504SBBC001

1 239,60 € TTC

1 239,60 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 600 mm

Référence : AFZ2510604DBBC001

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 600 mm

AFZ2510604DBBC001

1 795,20 € TTC

1 795,20 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 600 mm

Référence : AFZ2510604SBBC001

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 600 mm

AFZ2510604SBBC001

1 268,40 € TTC

1 268,40 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 700 mm

Référence : AFZ2510704DBBC001

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 700 mm

AFZ2510704DBBC001

1 881,60 € TTC

1 881,60 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 700 mm

Référence : AFZ2510704SBBC001

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 700 mm

AFZ2510704SBBC001

1 310,40 € TTC

1 310,40 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 800 mm

Référence : AFZ2510804DBBC001

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 800 mm

AFZ2510804DBBC001

1 944,00 € TTC

1 944,00 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 800 mm

Référence : AFZ2510804SBBC001

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 800 mm

AFZ2510804SBBC001

1 341,60 € TTC

1 341,60 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 1000 mm

Référence : AFZ2510104DBBC001

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 1000 mm

AFZ2510104DBBC001

2 074,80 € TTC

2 074,80 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 1000 mm

Référence : AFZ2510104SBBC001

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 1000 mm

AFZ2510104SBBC001

1 407,60 € TTC

1 407,60 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 1200 mm

Référence : AFZ2510124DBBC001

Désignation module ( Longueur x Profondeur) :Module de départ 1000 x 1200 mm

AFZ2510124DBBC001

2 200,80 € TTC

2 200,80 € TTC

Cantilever double face pour charges mi-lourdes

Cantilever double face pour charges mi-lourdes

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 1200 mm

Référence : AFZ2510124SBBC001

Désignation module ( Longueur x Profondeur) :Module suivant 1000 x 1200 mm

AFZ2510124SBBC001

1 861,20 € TTC

1 861,20 € TTC
